TOMZN 3-fázové napěťově-proudové ochranné relé – DIN lišta
|

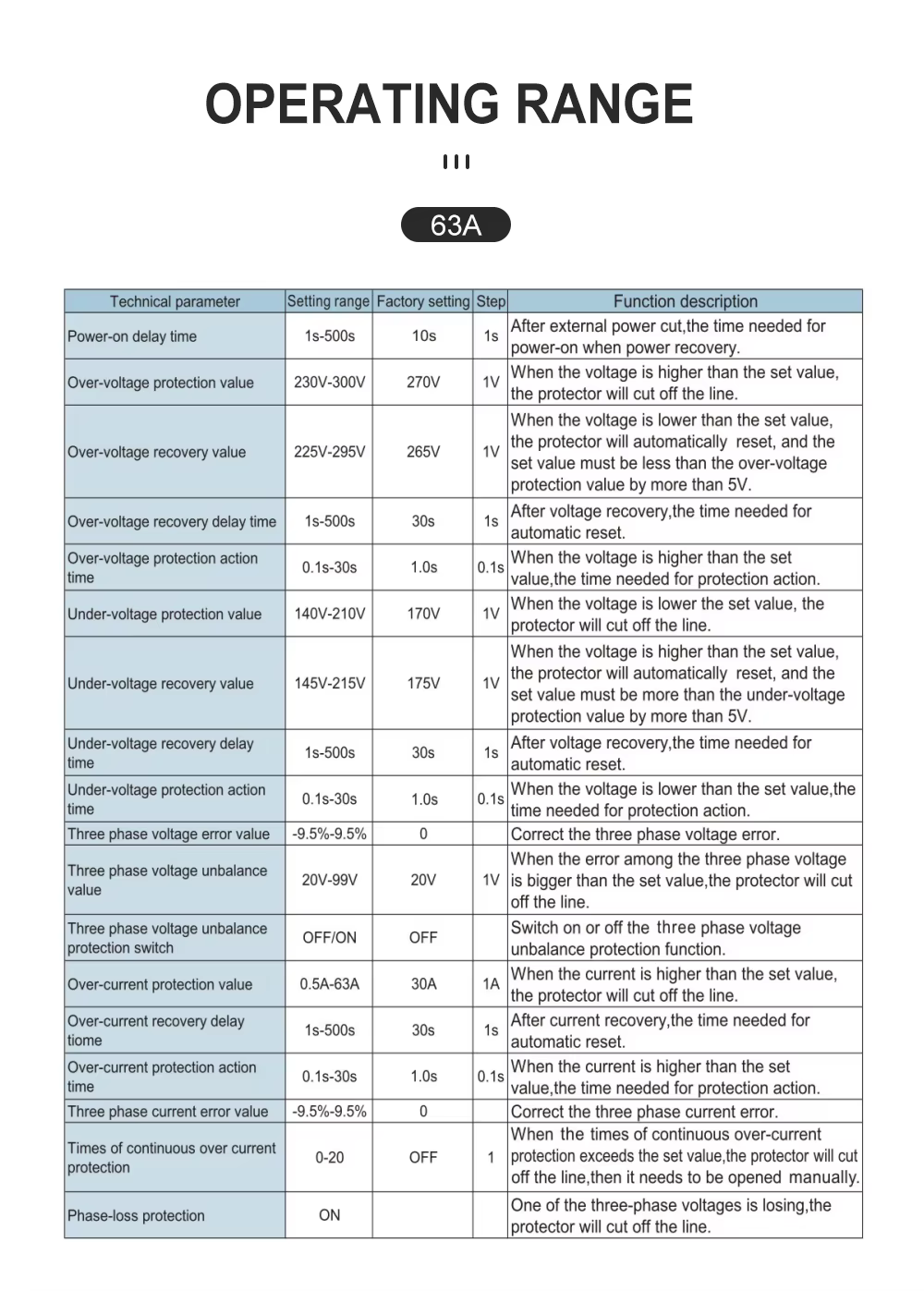

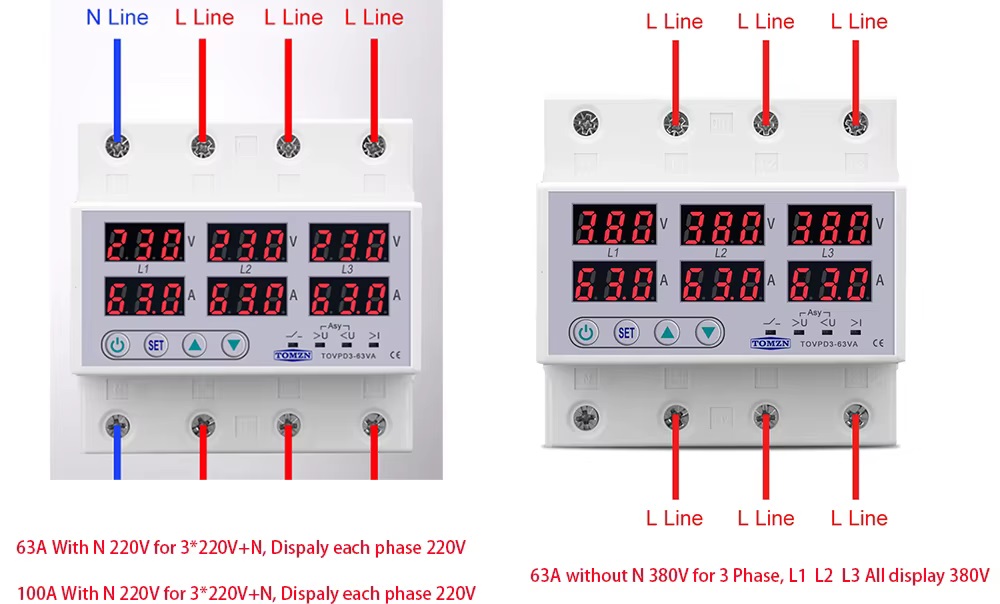

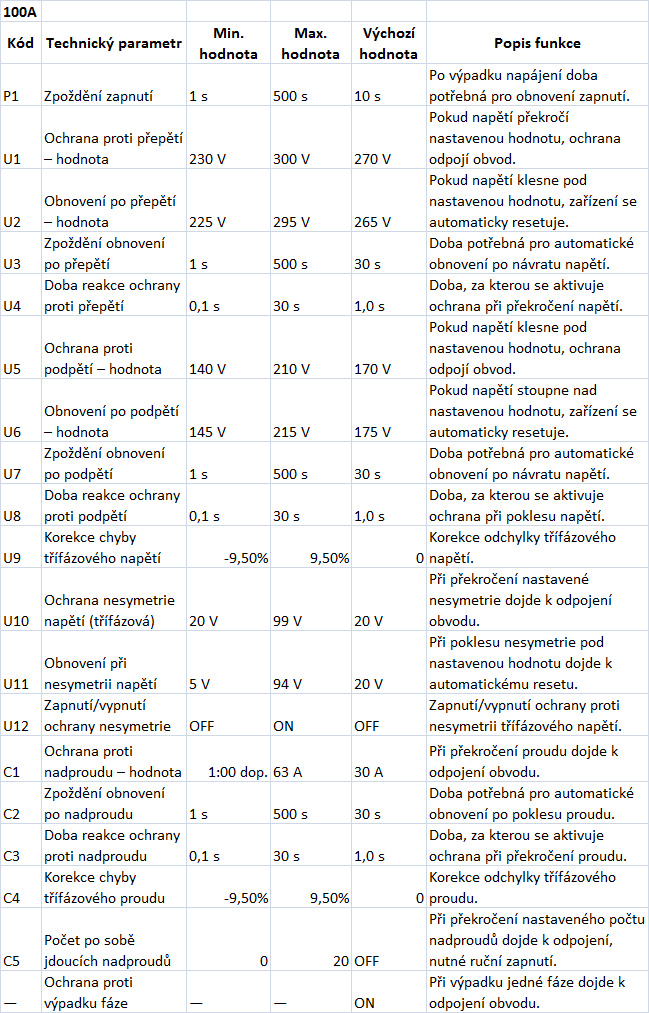

Komplexní ochrana vašeho 3fázového rozvaděče Tento přístroj je dokonalým řešením pro ochranu vašich zařízení v průmyslových, komerčních i domácích 3fázových instalacích. Kombinuje funkci ochranného relé proti přepětí, podpětí a nadproudu s přehledným digitálním měřením napětí a proudu na každé fázi. Montuje se na standardní DIN lištu do rozvaděče. Hlavní funkce: ✅ Ochrana proti přepětí (nastavitelná) ✅ Ochrana proti podpětí (nastavitelná) ✅ Ochrana proti nadproudu (nastavitelná) ✅ Ochrana proti nesymetrii fází ✅ Ochrana proti nesprávnému pořadí fází ✅ Nastavitelný čas zpoždění připojení a aktivace ✅ Možnost ruční kalibrace napětí a proudu - Dostupné varianty – vyberte podle vaší sítě Varianta Popis Zobrazení 63A With N 3x220V 3 fáze + nulový vodič (3P+N), napětí 3×220V Každá fáze zobrazuje 220V 100A With N 3x220V 3 fáze + nulový vodič (3P+N), napětí 3×220V Každá fáze zobrazuje 220V 63A without N 380V 3 fáze bez nulového vodiče, napětí 3×380V Mezi fázemi L1–L2–L3 zobrazuje 380V - Kompletní seznam nastavitelných parametrů Kód Parametr Rozsah nastavení P1 Zpoždění zapnutí 1–500 s U1 Přepětí – vypínací hodnota 230–300 V U2 Přepětí – návratová hodnota 220–295 V U3 Přepětí – čas obnovy 1–500 s U4 Přepětí – zpoždění vypnutí 0,1–30 s U5 Podpětí – vypínací hodnota 140–210 V U6 Podpětí – návratová hodnota 145–215 V U7 Podpětí – čas obnovy 1–500 s U8 Podpětí – zpoždění vypnutí 0,1–30 s U9 Odchylka napětí – kalibrace -9,5 až 9,5 % U10 Nesymetrie napětí 20–99 V U11 Ochrana pořadí fází zapnuto / vypnuto C1 Nadproud – vypínací hodnota 3–63 A C2 Nadproud – čas obnovy 1–500 s C3 Nadproud – zpoždění vypnutí 0,1–30 s C4 Odchylka proudu – kalibrace -9,5 až 9,5 % C5 Trvalý nadproud – počet cyklů 1–20 (vypnuto) Technické parametry Parametr Detail Typ Napěťově-proudové ochranné relé Model TOVPD3-63VA Montáž DIN lišta Jmenovitý proud 63A / 100A (dle varianty) Jmenovité napětí 3×220V + N nebo 3×380V (dle varianty) Měření Napětí (každá fáze) + proud (každá fáze) Ochrany Přepětí, podpětí, nadproud, nesymetrie, pořadí fází Kalibrace Ruční kalibrace napětí a proudu Certifikace EU LVD |
